Anleitung: Philips Hue Smart Button umbauen und über einfachen Taster-Schalter steuern

Philips Hue lebt von den Ideen und Inspirationen der Anwender. Genau das hat Christoph sich wohl auch gedacht und mir einen kleinen Umbau gezeigt. Er war zudem sehr angetan, als ich ihm vorschlug, den Umbau auf dem Blog zu veröffentlichen.

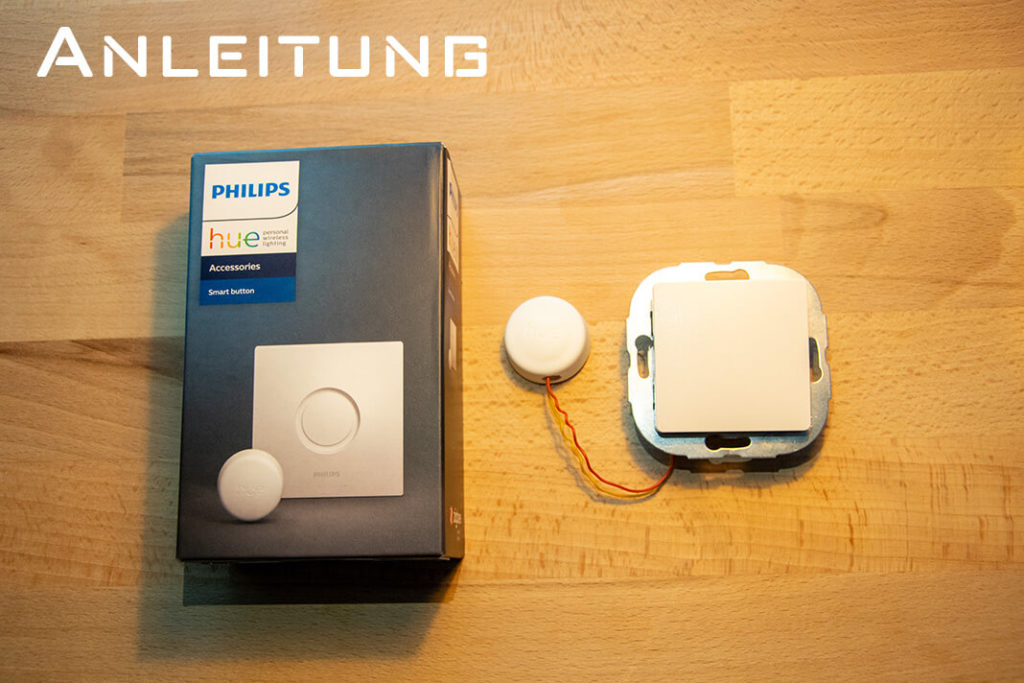

In seinem Umbau geht es um den neuen Philips Hue Smart Button und das Schalten des Hue Systems mit einem handelsüblichen Lichtschalter. Es besteht nämlich die Möglichkeit, den Smart Button in wenigen Schritten soweit umzubauen, dass er über einen stinknormalen nicht smarten Taster gesteuert werden kann. Klingt verrückt, aber es klappt wirklich.

Ich war sehr erstaunt und damit ihr den Umbau in wenigen Schritten selbst durchführen könnt, habe ich mich heute mal selbst an eine Umbauanleitung gesetzt und den Umbau für euch durchgeführt. Christoph hatte mir zwar einige Bilder geschickt, aber erklären, ohne es selbst mal gemacht zu haben, ist immer etwas schwieriger. Und wenn ich schon mal dabei war, habe ich gleich ein paar Detailbilder vom Umbau den Philips Hue Smart Buttons für euch gemacht.

Bitte beachtet, das der Umbau auf eigenem Risiko basiert und ich keine Haftung für defekte oder zerstörte Smart Buttons übernehme. Ihr solltet euch daher mit dem, was ich da macht auskennen und ihr handelt auf eigene Gefahr.

Anleitung: Philips Hue Smart Button umbauen und über einfachen Lichtschalter steuern

Nach dem Umbau könnt ihr auf deutlich teurere Friends-of-Hue Taster verzichten, denn der Smart Button kostet aktuell unter 20€ und funktioniert mit den bereits vorhandenen Taster-Lichtschaltern wunderbar. Wichtig: Der Umbau funktioniert nur mit einem Taster-Lichtschalter, Lichtschalter die nach dem Bestätigen in der Schaltstellung bleiben, gehen hier leider nicht.

Das benötigt ihr für den Umbau des Smart Buttons:

Keine Produkte gefunden.

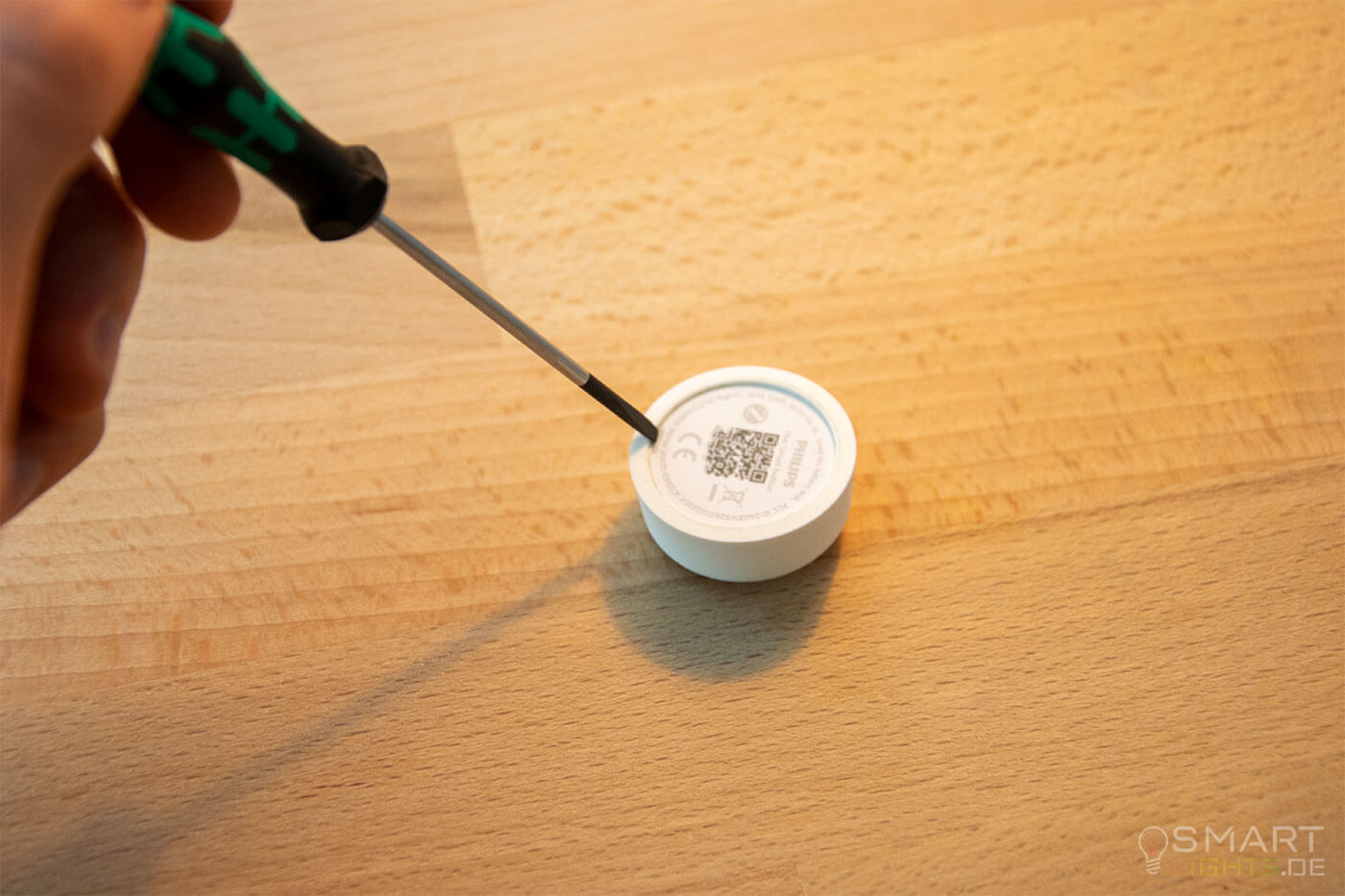

Schritt 1: Die Abdeckung des Philips Hue Smart Button mit einem kleinen Schraubendreher entfernen. Geht dafür bei der Markierung rein und hebelt die Abdeckung vorsichtig heraus.

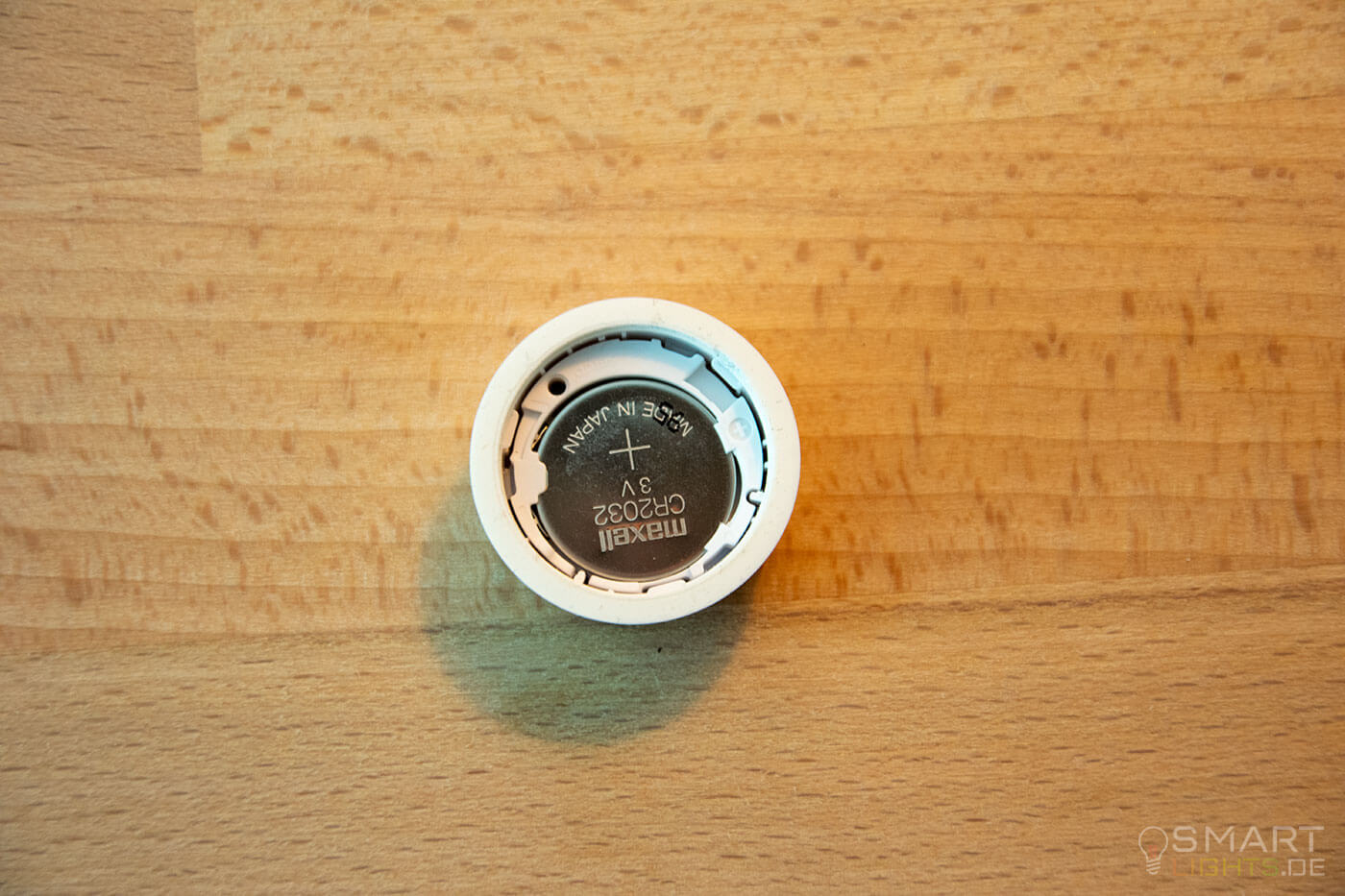

Schritt 2: Batterie entfernen. Hebelt die Batterie vorsichtig nach oben raus und legt sie zur Seite. Danach seht ihr bereits das Innenleben des Smart Buttons.

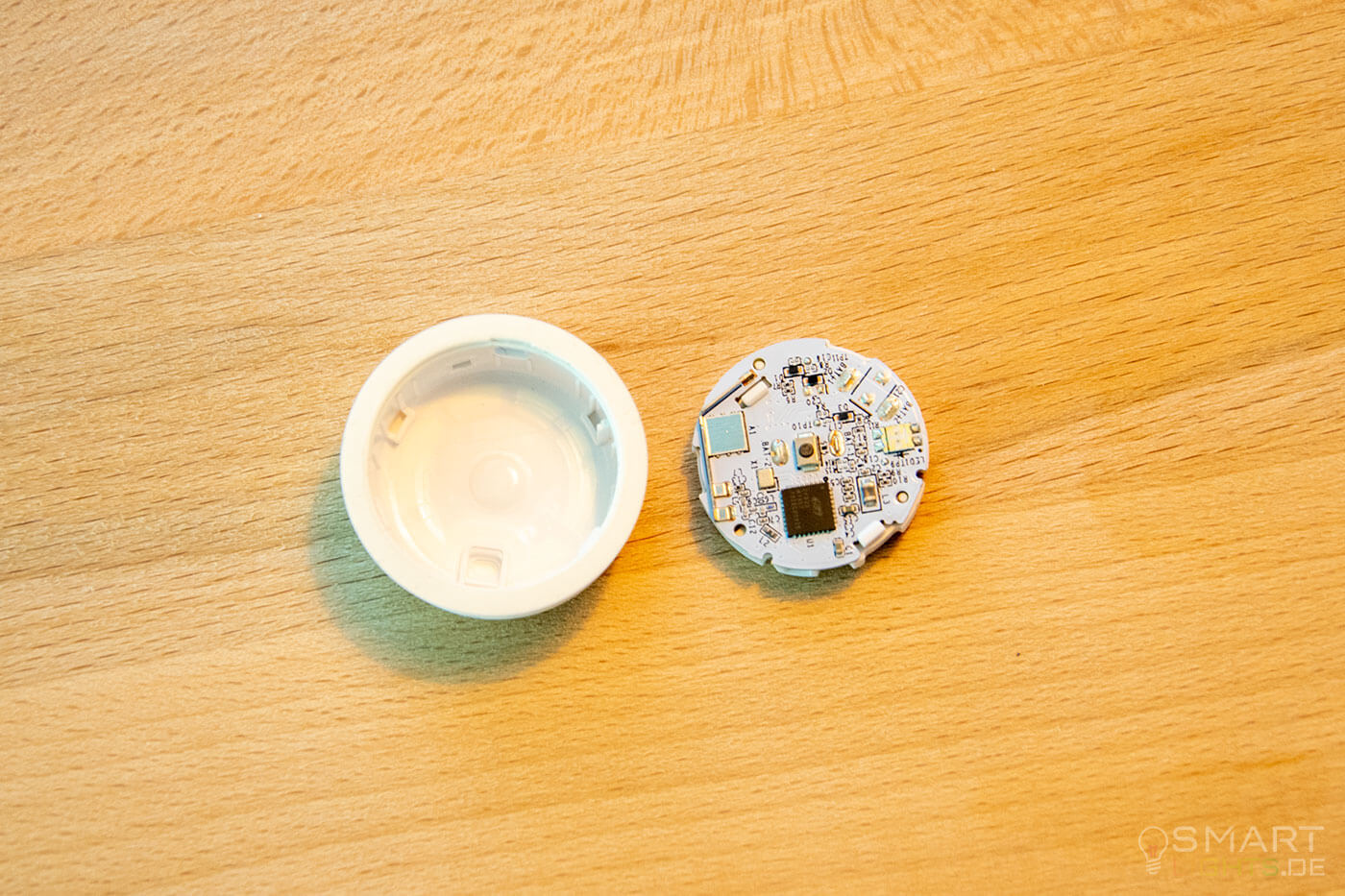

Schritt 3: Nun drückt ihr das Innenleben vorsichtig nach vorne raus. Ich habe den Smart Button auf den Kopf gestellt und auf die alte Druckfläche gedrückt. Hier müsst ihr verschiedene Optionen ausprobieren, ohne den Smart Button zu zerstören.

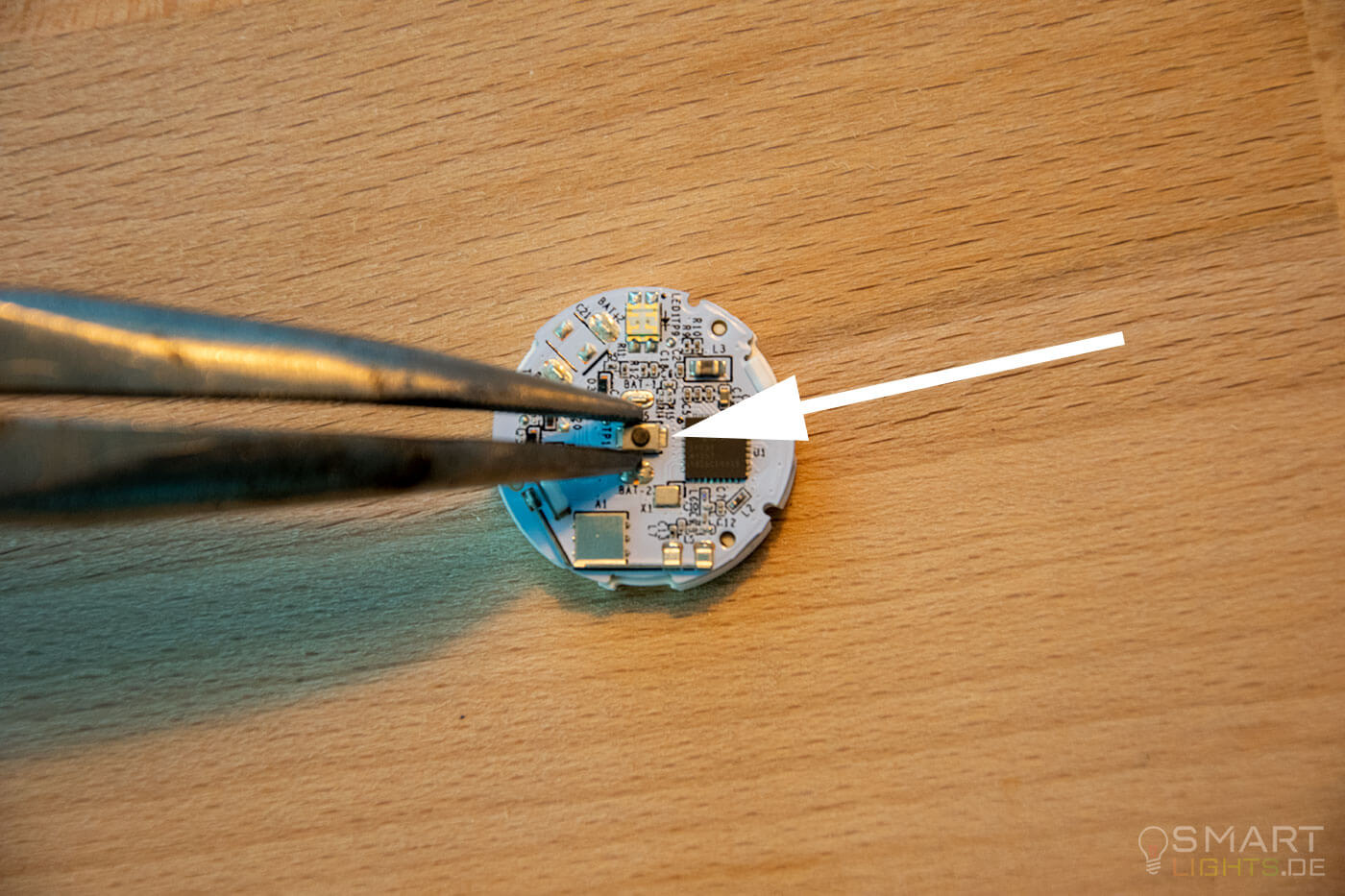

Schritt 4: Den mittleren vorhandenen Taster mit einer Spitzzange vorsichtig abheben. Ich habe bei mir nur den oberen Teil mit der Spitzzange entfernt bekommen. Den Rest habe ich dann mit einem kleinen flachen Schraubdreher entfernt. Schaut einfach mal, wie es bei euch funktioniert. Aber Achtung, auf dem Taster sind viele Kontakte, die nicht beschädigt werden dürfen.

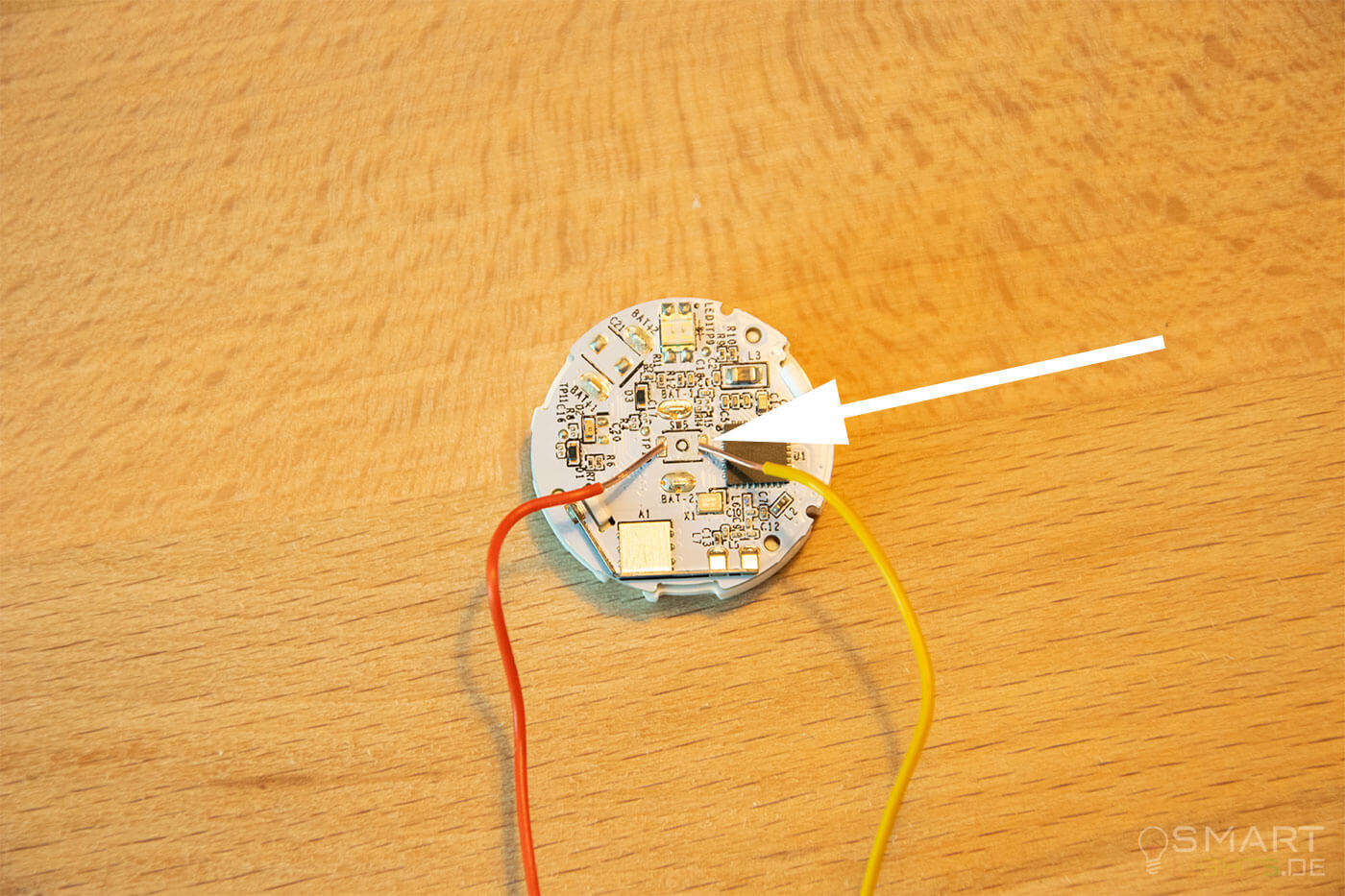

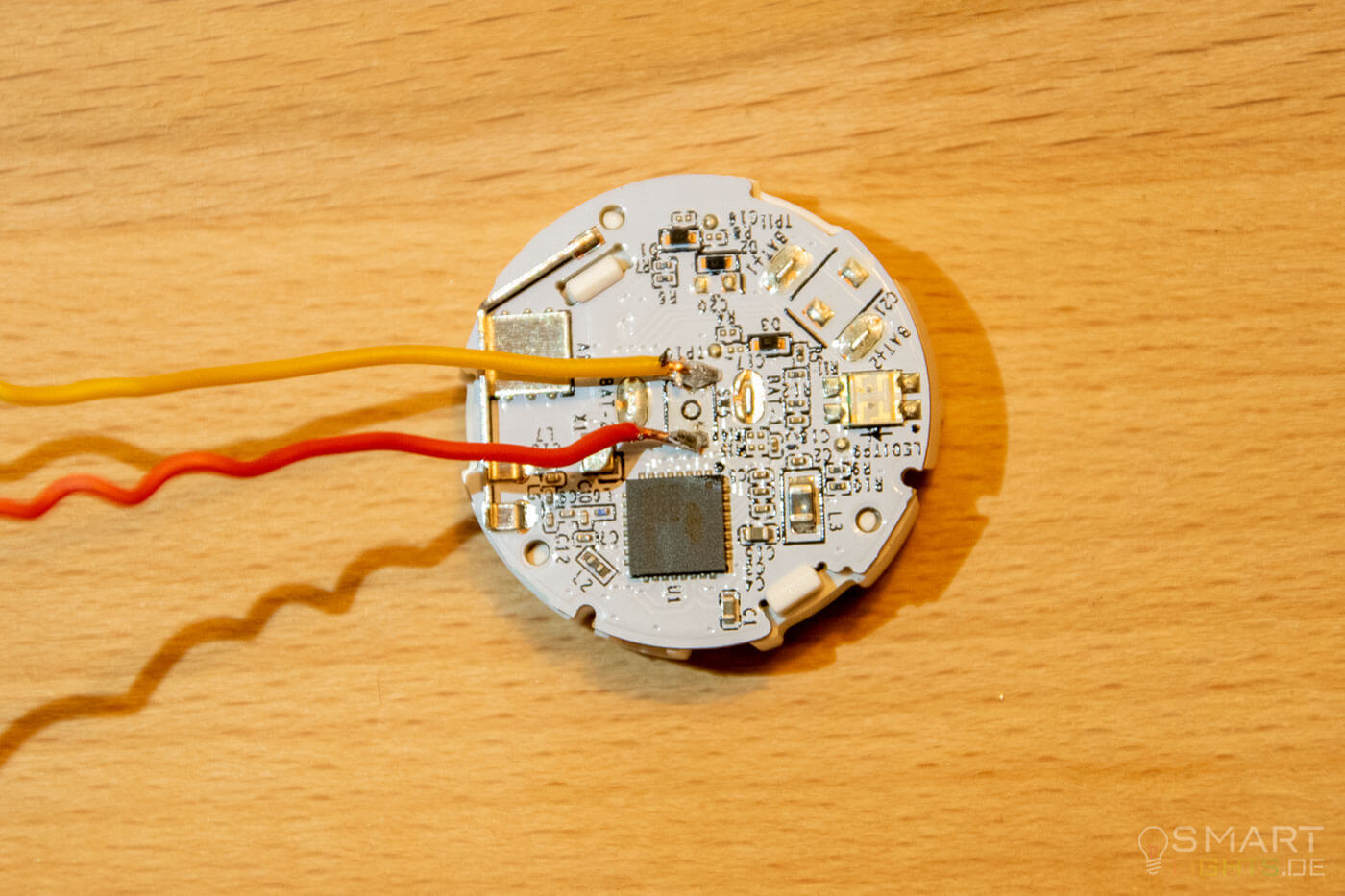

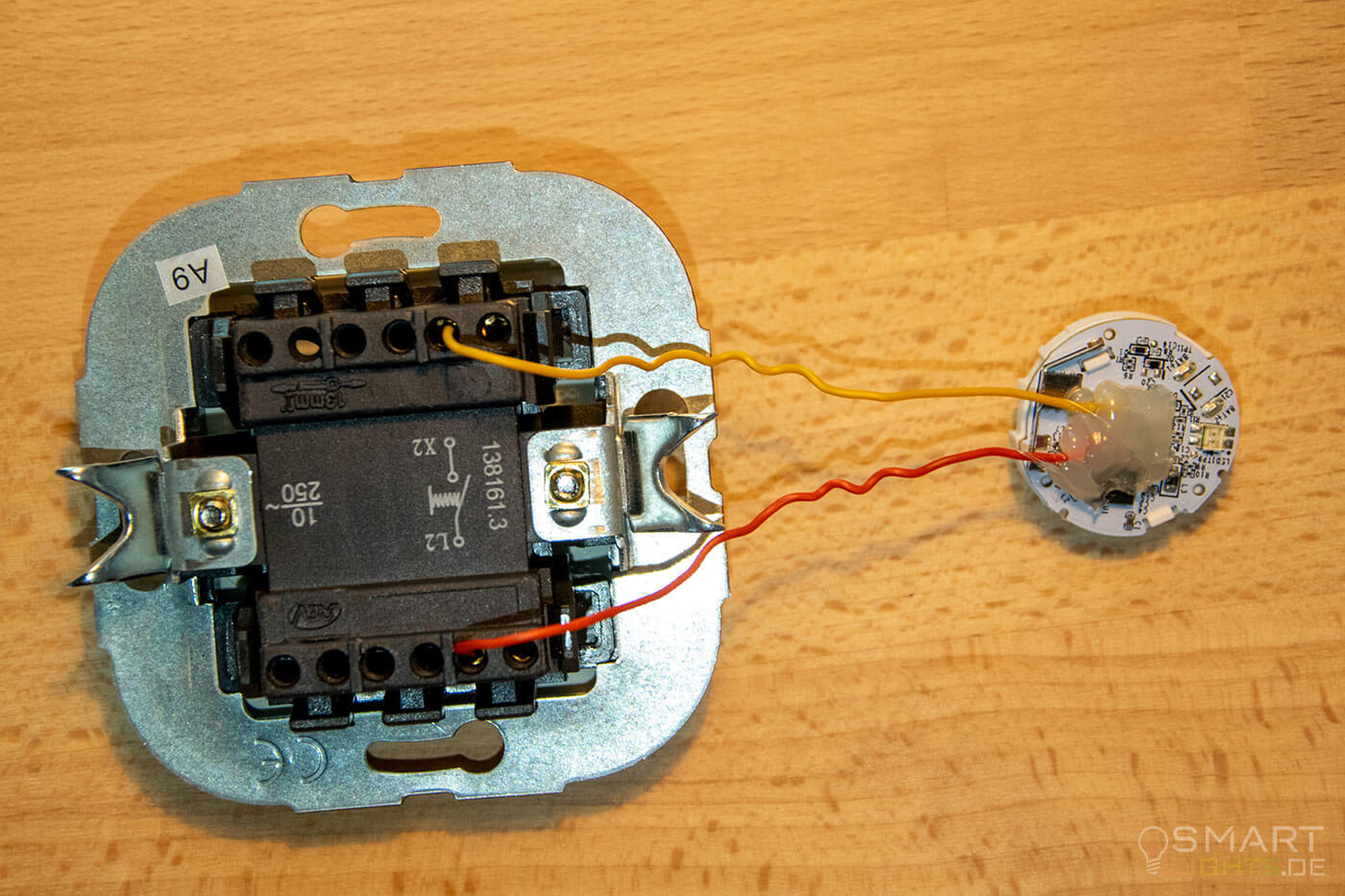

Schritt 5: Die nächsten Schritten sind eigentlich genau so einfach, wenn ihr etwas handwerkliches Geschickt habt. Die Kontakte, die vorher von dem mittleren Taster verdeckt waren, müssen jetzt mit zwei kleinen Kabeln verlötet werden. Diese führen anschließend zum gewünschten Taster. Anbei zwei Bilder: Vorher und Nachher.

Schritt 6: Ich habe das Ganze noch etwas mit Heißkleber fixiert, denn die Lötpunkte sind wirklich sehr klein und deshalb gingen bei mir die Kabel immer wieder ab. Mit dem Heißkleber hat es allerdings super funktioniert und die halten wirklich fest. Achtet aber auf Heißkleber ohne irgendwelchen Glitzer etc, damit er nicht leitet.

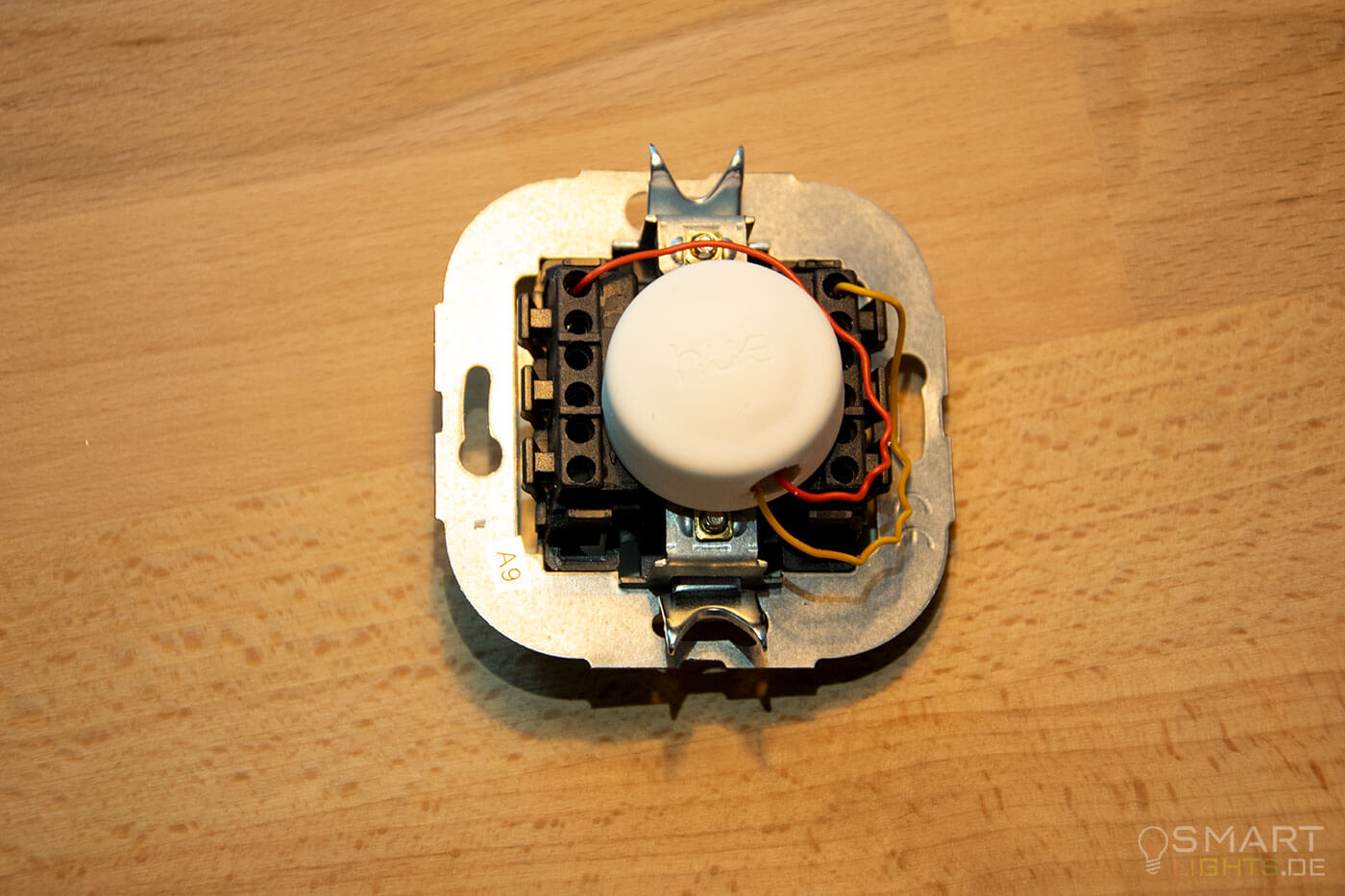

Schritt 7: Smart Button wieder in das Gehäuse verstauen oder abisolieren. übertreibt es aber nicht, denn an die an die Batterie müsst ihr sicherlich irgendwann nochmal ran. Daher habe ich ein kleines Loch durch die Philips Hue Smart Button gebohrt und die Kabel da durchgeführt. Nun könnt ihr den fertigen Umbau auf eure Unterputzdose setzen und den smarten Button einfach mit rein legen.

Smart Button in der App konfigurieren und entsprechend einstellen. Viel Spaß beim Nachbauen. Ich hoffe, ich konnte euch dabei etwas helfen. Habt ihr Fragen? Einfach Kommentar schreiben und wir sind da.

Keine Produkte gefunden.

Zusammengefasst nochmal die Anleitung in Worten, so hatte Christoph mir die Anleitung geschickt gehabt und danach bin ich dann gegangen. Vielleicht funktioniert es bei euch ja genau so einfach, insgesamt habe ich ca. 40 Minuten für den Umbau benötigt.

• Schalter vorsichtig öffnen, Batterie entfernen und von vorne das Innenleben heraus drücken
• Den mittleren vorhandenen Taster mit einer Spitzzange vorsichtig abheben
• Kabel an die entsprechenden Kontakte anlöten
• Ziemlich weit vorne ein Loch ins Gehäuse bohren und die Kabel durchziehen (Achtet darauf, wie das Innenleben drin saß)
• Innenleben vorsichtig wieder einsetzen
• Kabel am gewünschten Taster anschließen
• Batterie einsetzen und Gehäuse schließen
• Philips Hue Smart Button einrichten und ausprobieren
• Alles in die Unterputzdose einbauen
• Fertig
